Геодезический прибор для определения разности высот между несколькими клетками земной поверхности относительно условного уровня.
Используется
- в строительстве
- при ландшафтных и геодезических работах
- при прокладывании инженерных коммуникаций и трубопроводов
- в ремонте и строительстве дорог
- при выравнивании фундаментов, площадок и других поверхностей
Для эксплуатации устройства требуется участие двух человек, один из которых удерживает измерительную рейку, а другой считывает результаты с нее при помощи прибора.
Устройство всех оптических нивелиров похожее. В конструкции имеется зрительная оптическая труба, в которой заключены объектив и увеличительные стекла с сеткой нитей. Во время работы для наведения труба вращается по горизонтали и посредством настраивания регулировочного винта оптика фокусируется на геодезической рейке. Ориентируясь на горизонтальную сетку нитей, оператор оптического нивелира снимает показания высот на рейке.
Назначение
- устанавливает превышение одной точки над другой, путем создания искусственного горизонта, относительно которого все отклонения становятся известными
Особенности
- создан для ежедневного применения в разных погодных условиях
- стабильно работает в изменяющихся условиях окружающей среды, таких как вибрация и быстрое изменение температуры воздуха
- оснащен быстродействующим автоматическим компенсатором с магнитным демпфером, поэтому после того, как прибор приблизительно выставлен с помощью круглого уровня, механизм автоматической компенсации устанавливает линию визирования точно в горизонт
- имеет горизонтальный лимб 360deg; для угловых измерений, а дальномерные нити сетки нитей могут быть использованы для измерения расстояний
- прорезиненный корпус снизит вероятность выскальзывания нивелира из рук
- имеется фиксатор компенсатора при транспортировке - небольшая прорезиненная клавиша находится на нижней задней части зрительной трубы - при укладке в оригинальный транспортировочный кейс эта клавиша нажимается, фиксируя компенсатор
- оснащен жестко зафиксированным зеркалом для наблюдения за круглым уровнем и лимбом открытого типа
- на верхней части зрительной трубы находится предварительный прицел для наведения на рейку
Комплектация

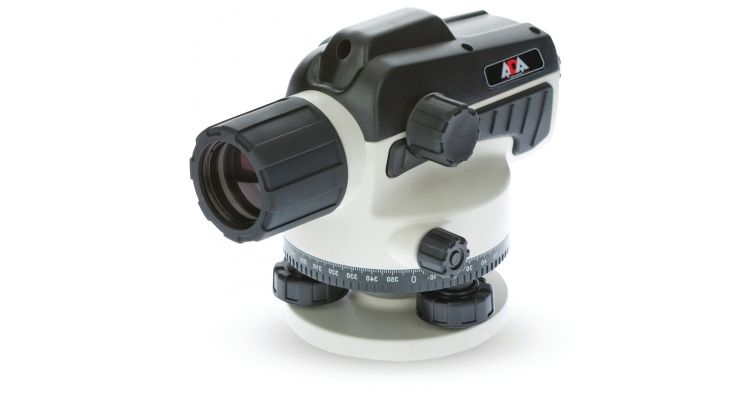

- оптический нивелир ADA Ruber-Х32
- транспортировочный кейс
- ключ для юстировки нитей
- шестигранный ключ
- нитяной отвес
- руководство по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- увеличение зрительной трубы: 32х
- точность (среднеквадратичная погрешность на 1 км двойного хода): 1,5 мм
- диаметр объектива: 36 мм
- минимальное расстояние фокусировки: 1 м
- рабочий диапазон температур: -25 - +50 ordm;С
- вес 2,1 кг
Бренд: ADA
Страна бренда: США
Страна изготовления: Китай
